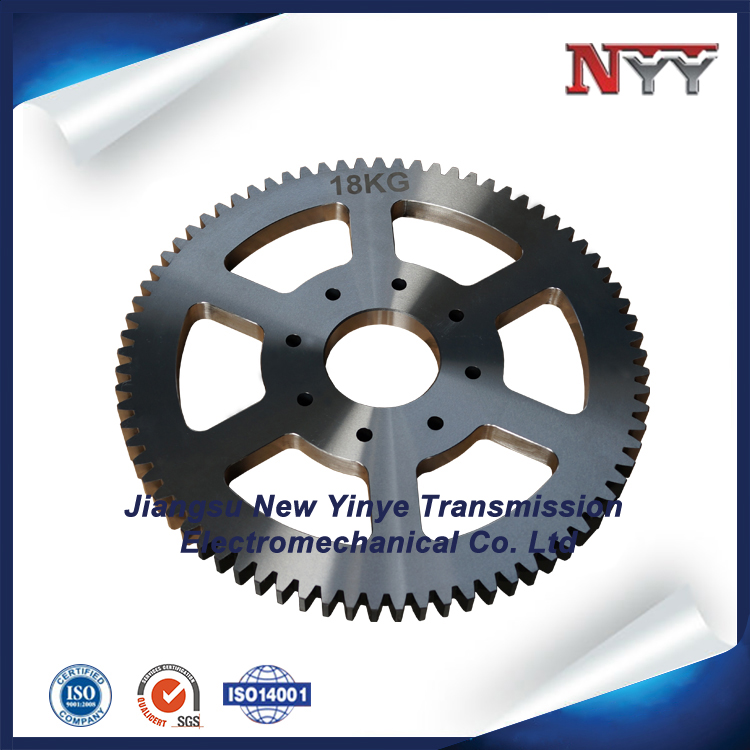

飲料包裝制造機械4140鋼齒輪

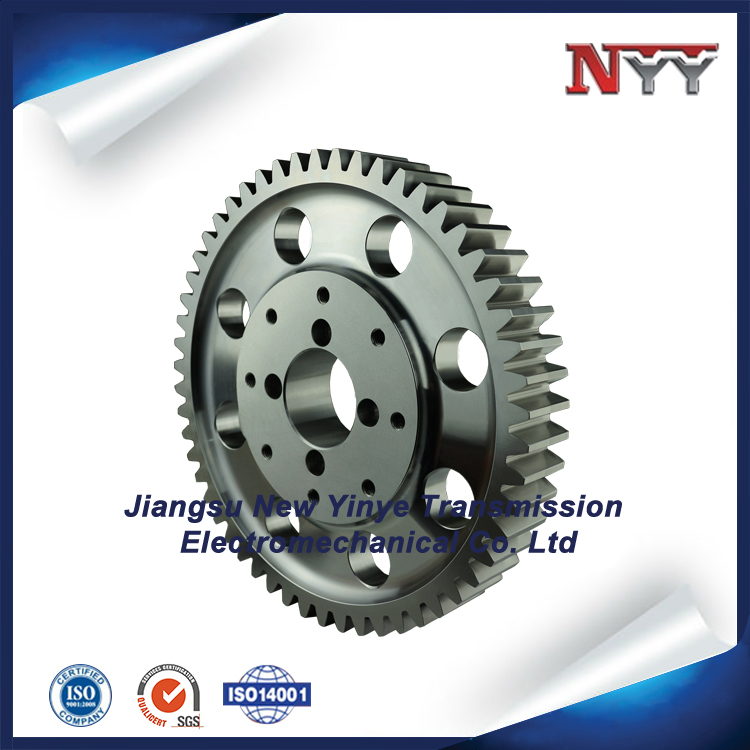

飲料包裝制造機械4340鋼磨齒直齒輪

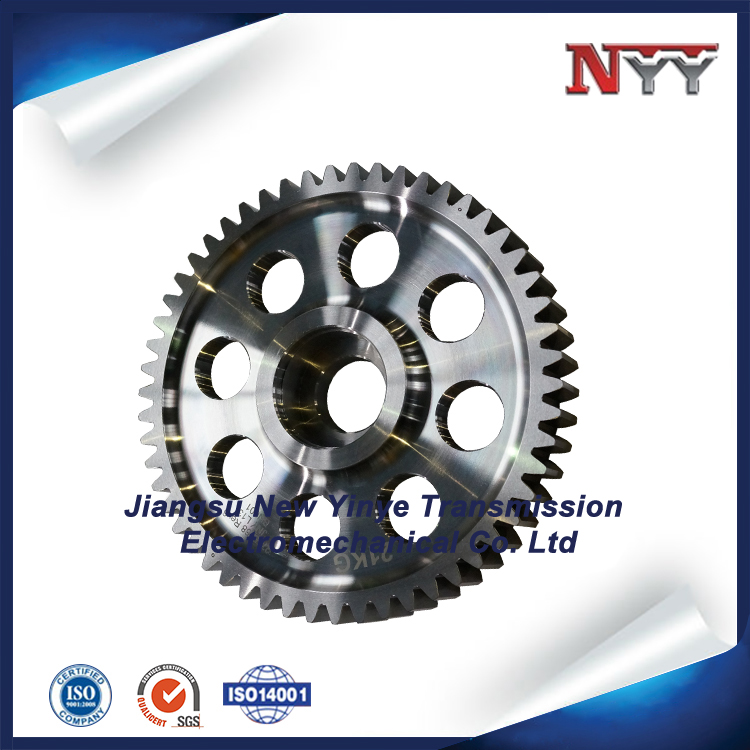

飲料包裝制造機械磨齒齒輪

風電設備變槳齒輪軸

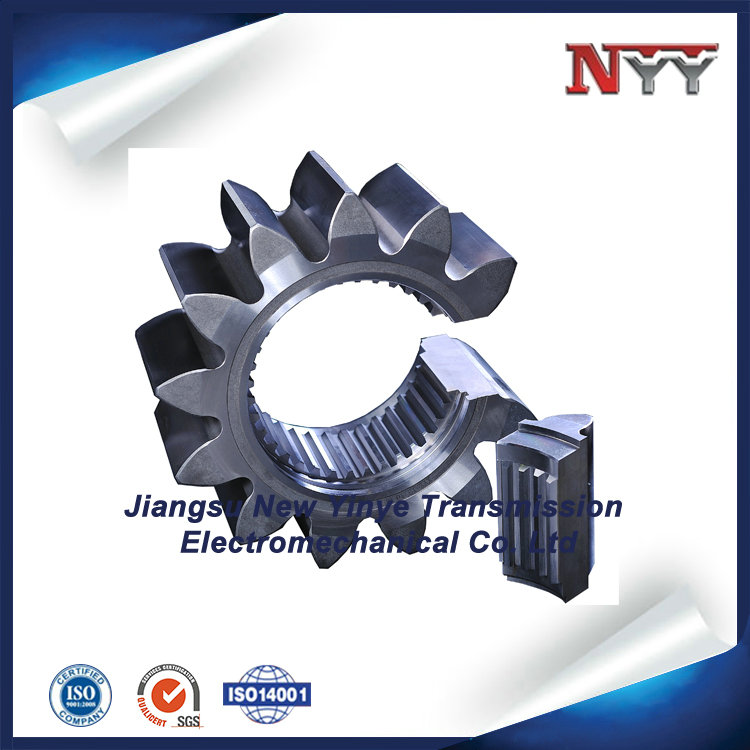

硬齒面滲碳磨齒齒輪,風電18CrNiMo7-6齒輪

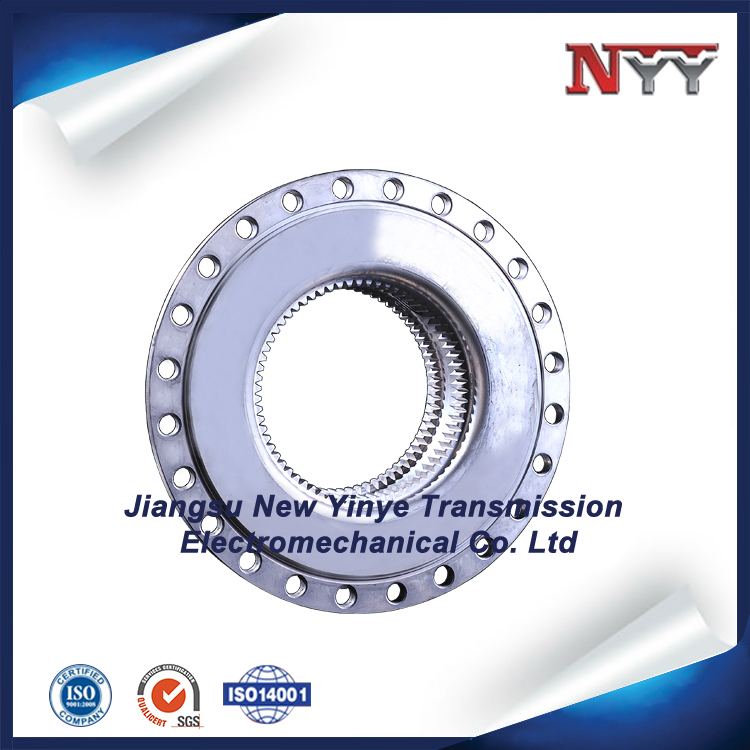

風電2兆瓦內齒圈

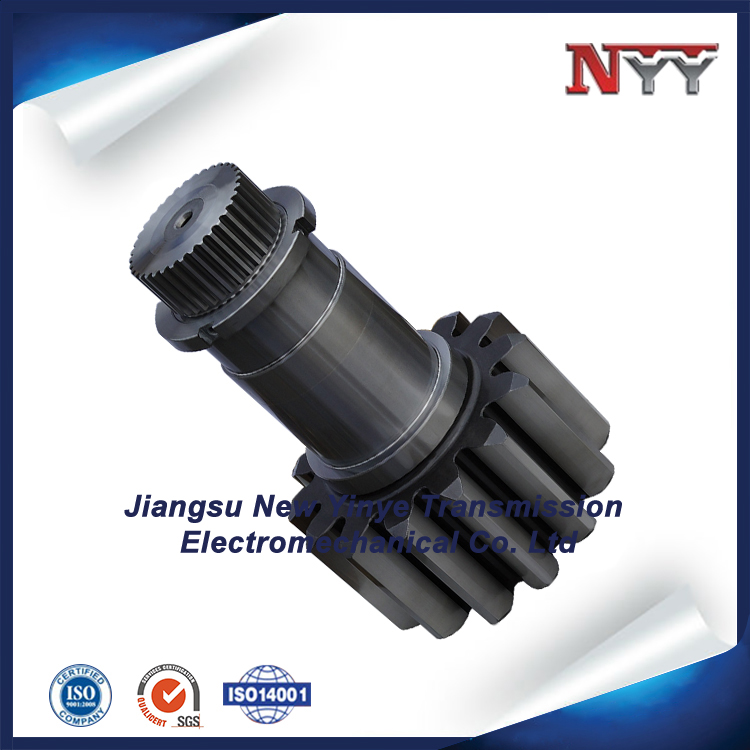

風電3兆瓦齒輪軸

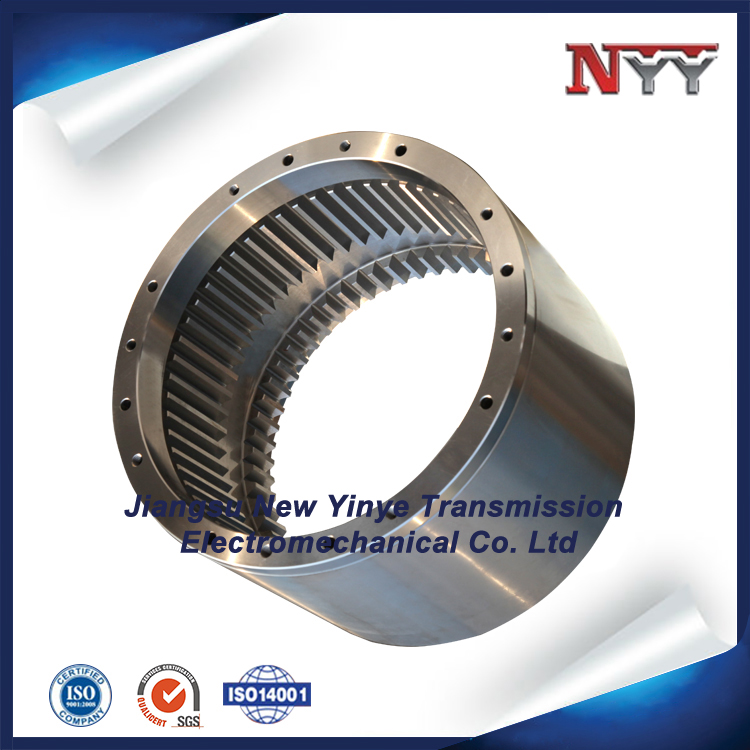

起重機齒輪,卷?yè)P(yáng)機行星減速機內齒圈

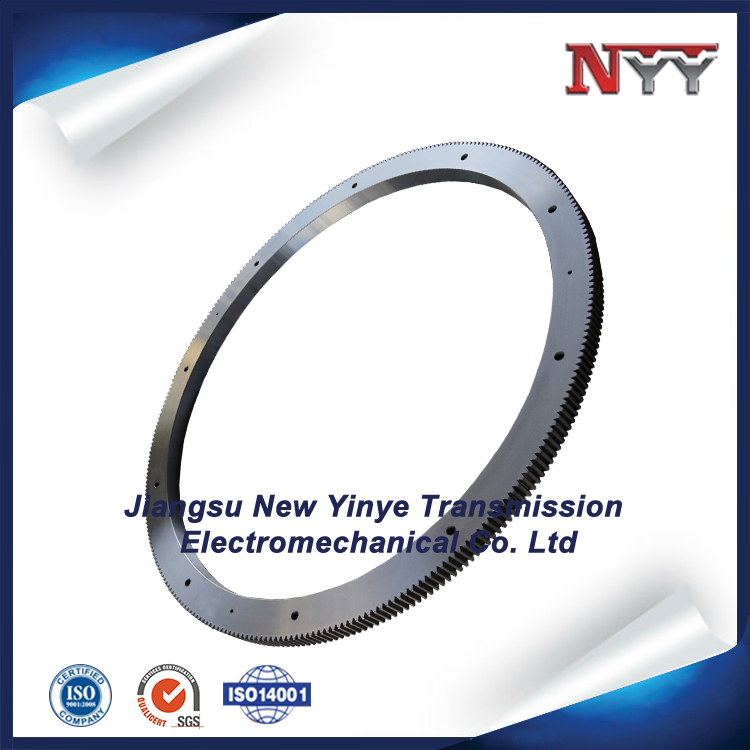

針織大圓機齒圈
針織大圓機大齒輪總成

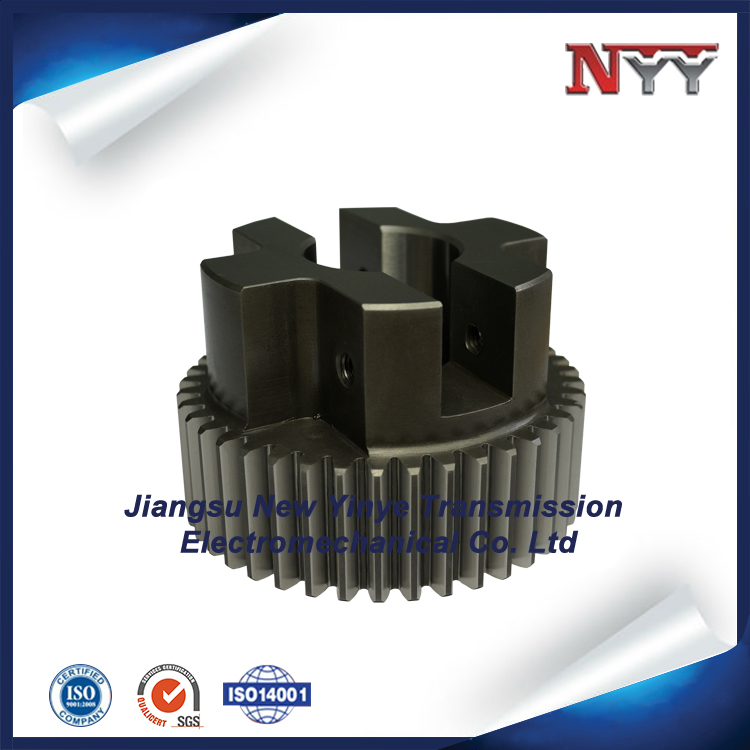

針織大圓機大齒輪
針織大圓機械傳動齒輪

離心機 主齒輪組

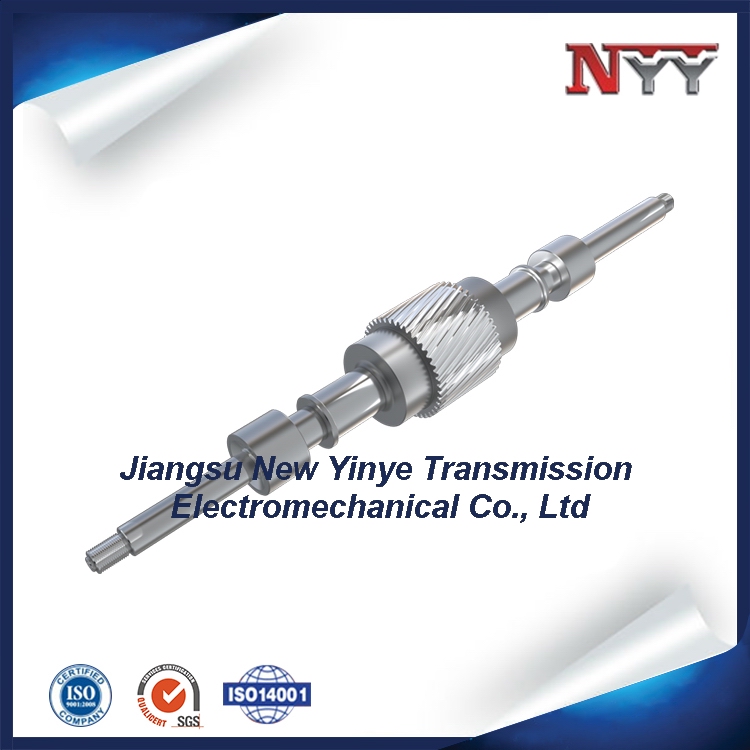

離心機 低速齒輪軸

礦山機械行走驅動輪
礦山機械DIN 6齒軸
花鍵軸,礦山機械花鍵軸
礦山機械17CrNiMo6硬齒面齒輪齒軸總成

高精度沖壓機硬齒面齒輪

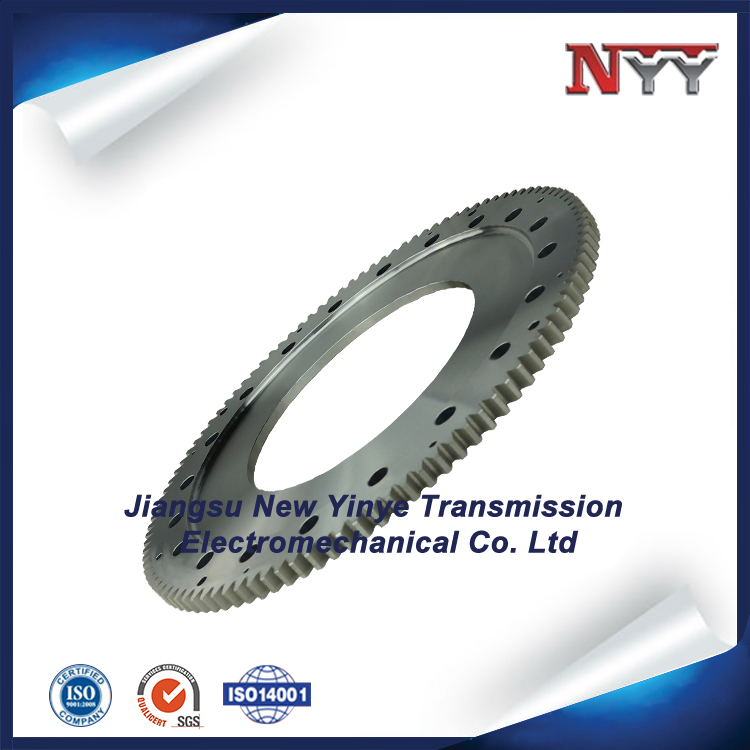

高精度沖壓機齒輪磨齒

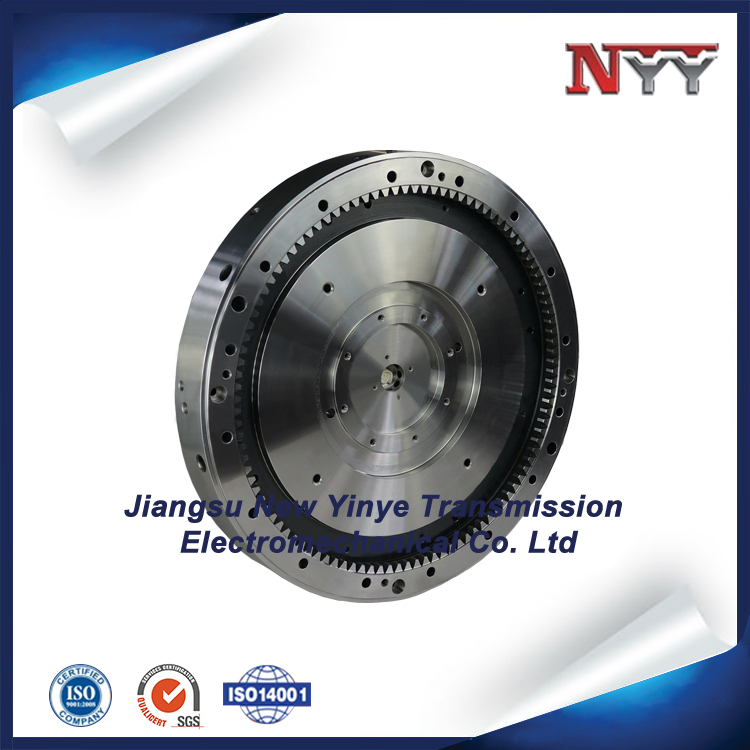

高精度沖壓機齒輪總成離合器

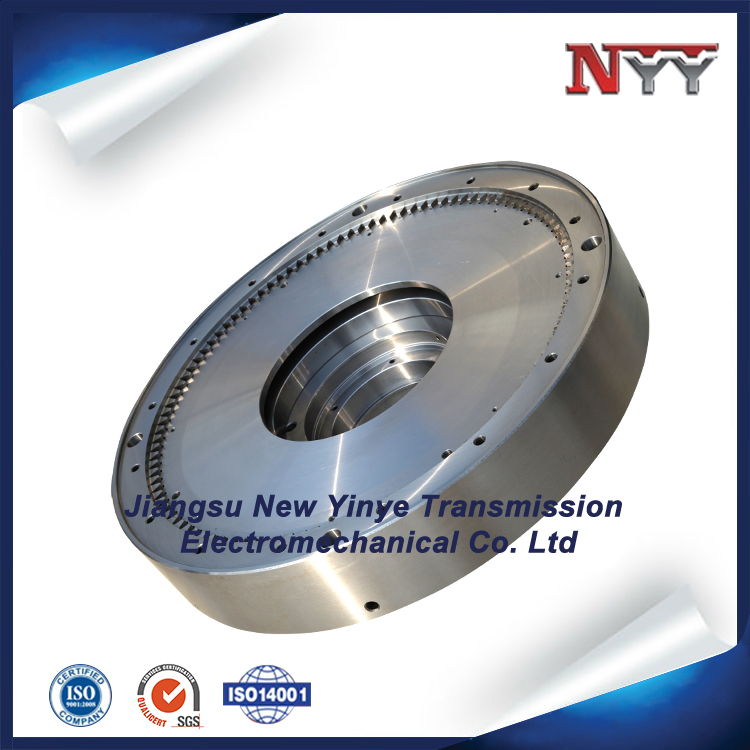

精密沖壓機高精度離合器齒輪總成

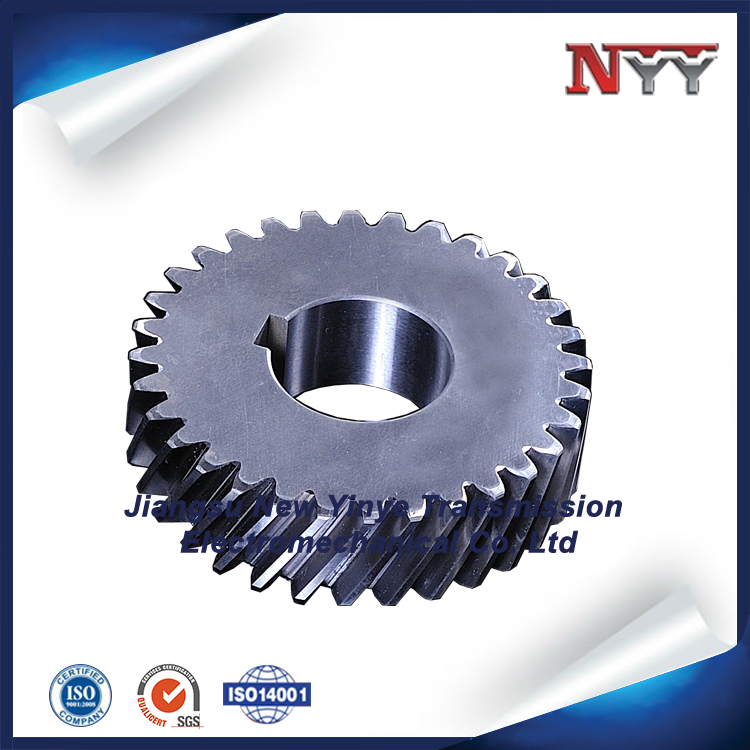

壓縮機齒輪DIN標準6級 AGMA標準11級
人字齒輪加工,蒸汽渦輪發電機齒輪箱42CrMo人字齒軸

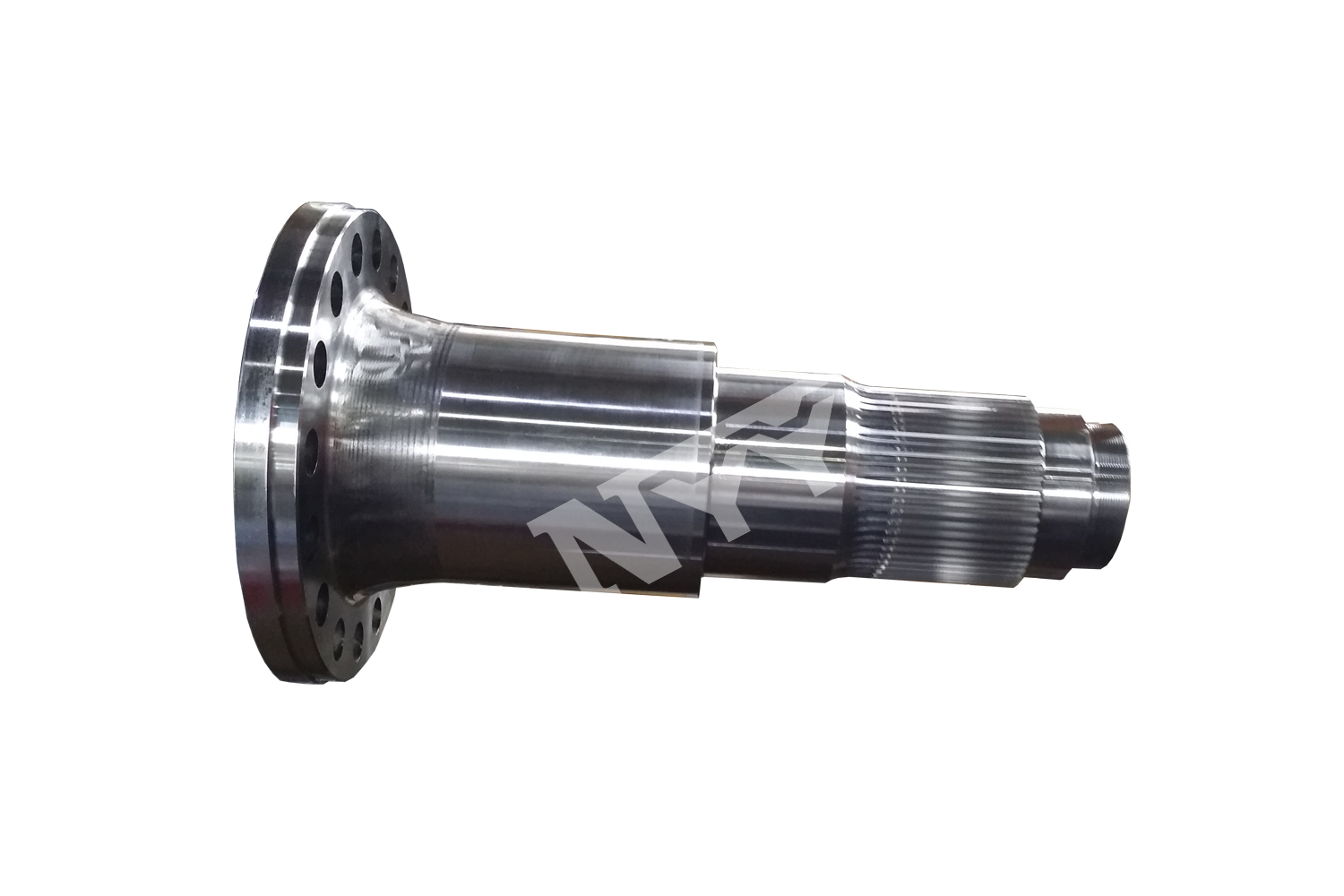

42CrMo花鍵聯軸器

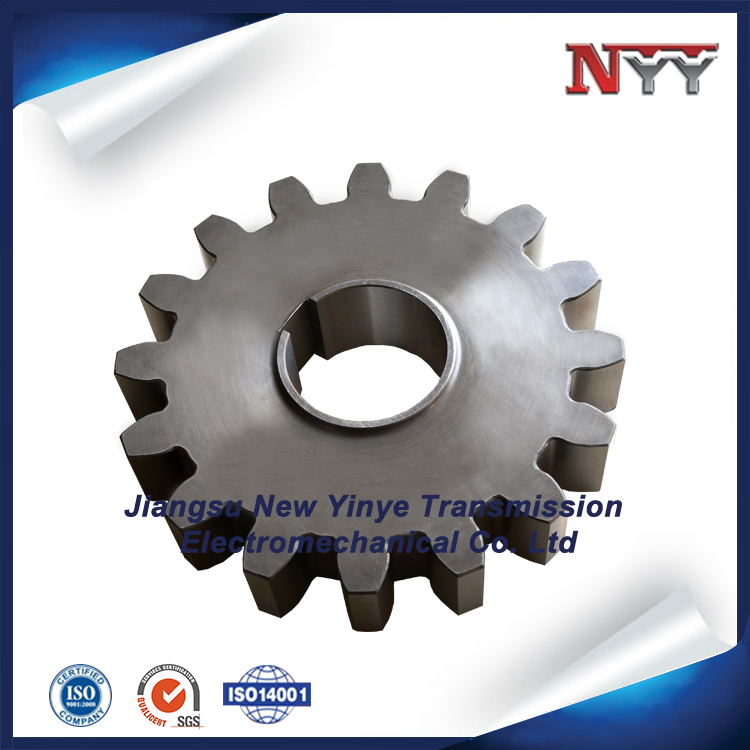

打樁機齒輪箱從動齒輪

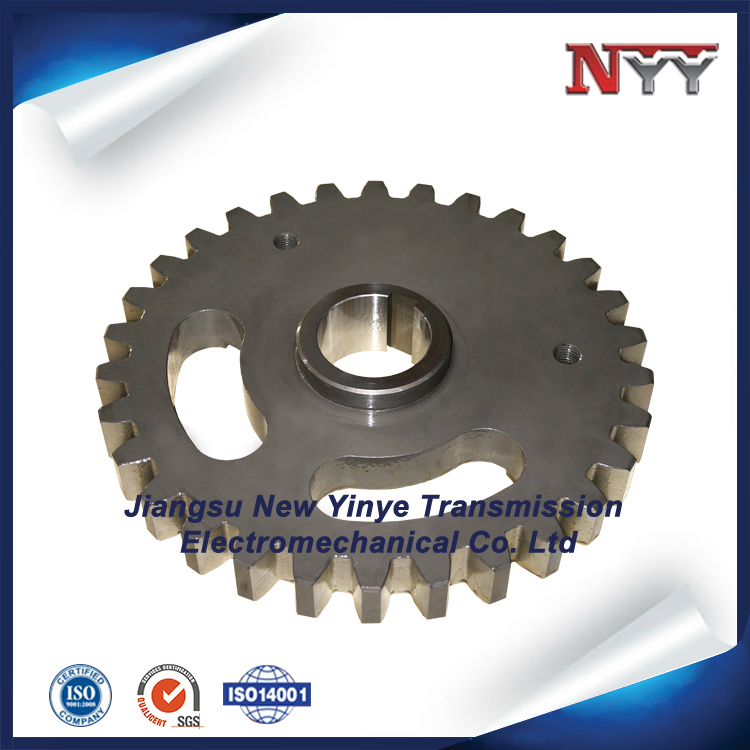

打樁機齒輪箱齒輪

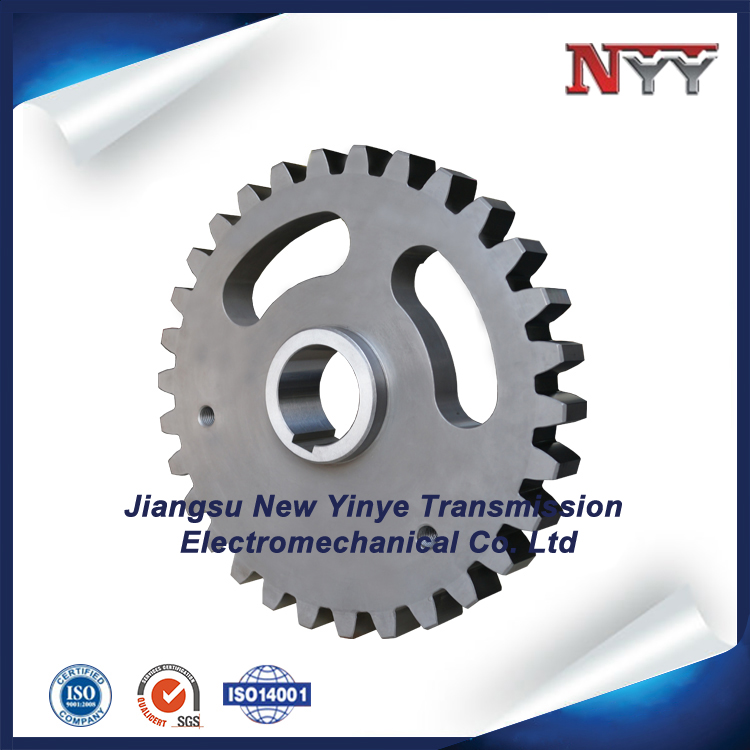

打樁機氮化齒輪

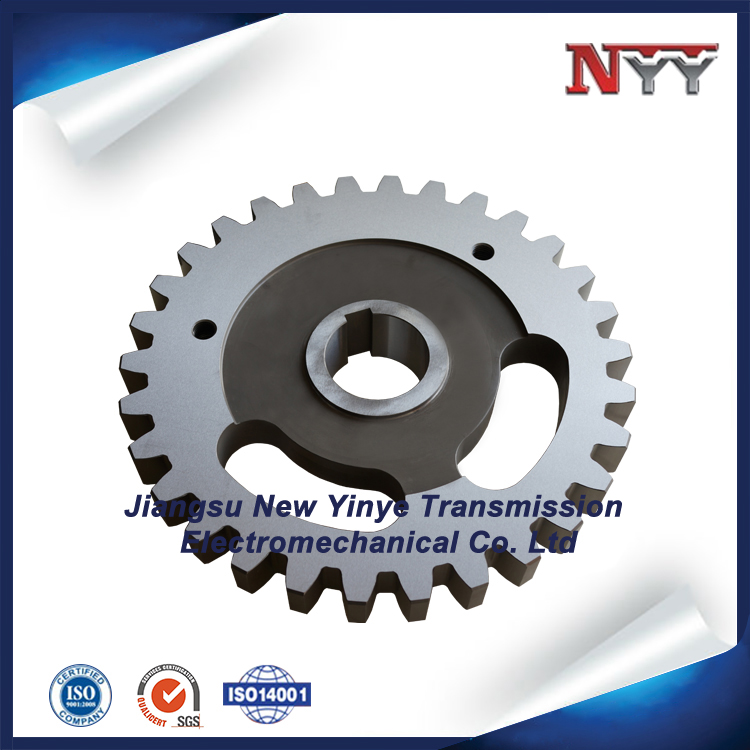

打樁機齒輪箱高速振動齒輪

飼料機械硬齒面大模數斜齒輪

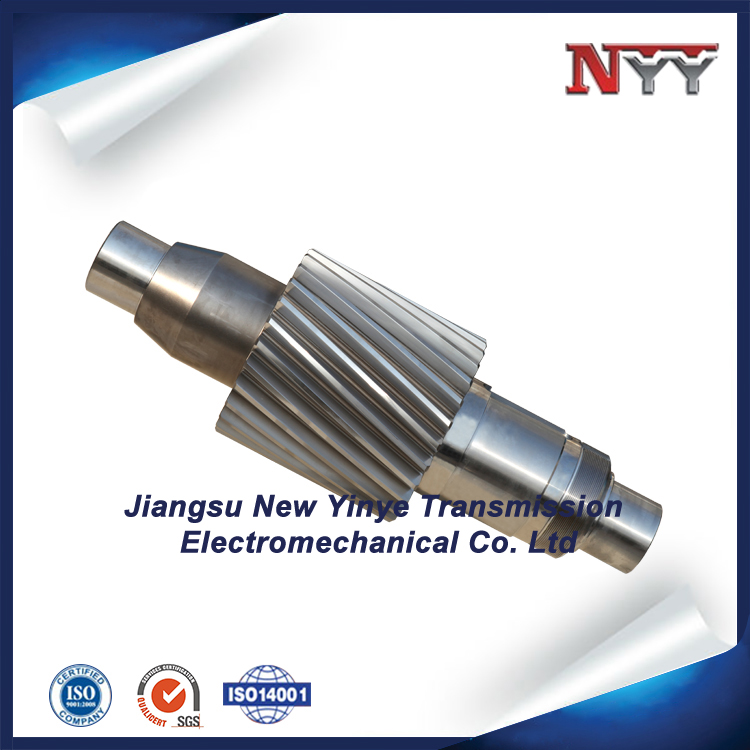

飼料機械大模數斜齒輪軸

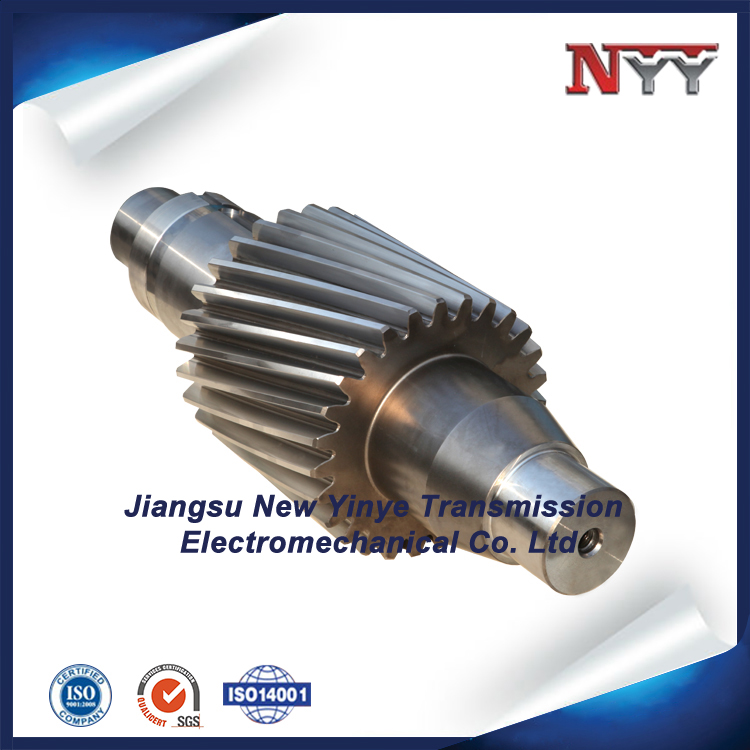

飼料機械18CrNiMo7-6 ISO標準6級斜齒輪軸

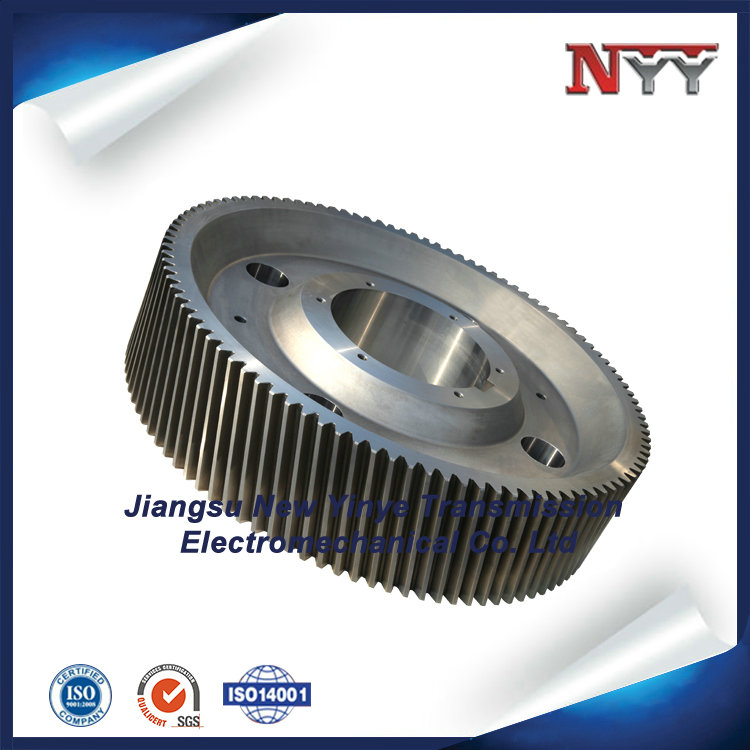

高精度漸開線圓柱齒輪

冶金機械軟齒面修形磨齒扇形鑄鋼齒輪

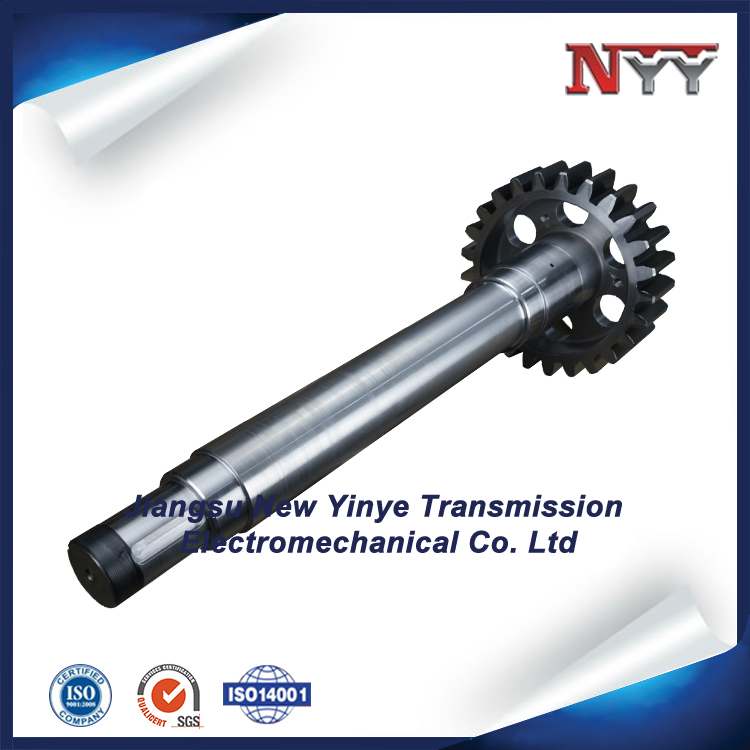

冶金機械直齒輪軸

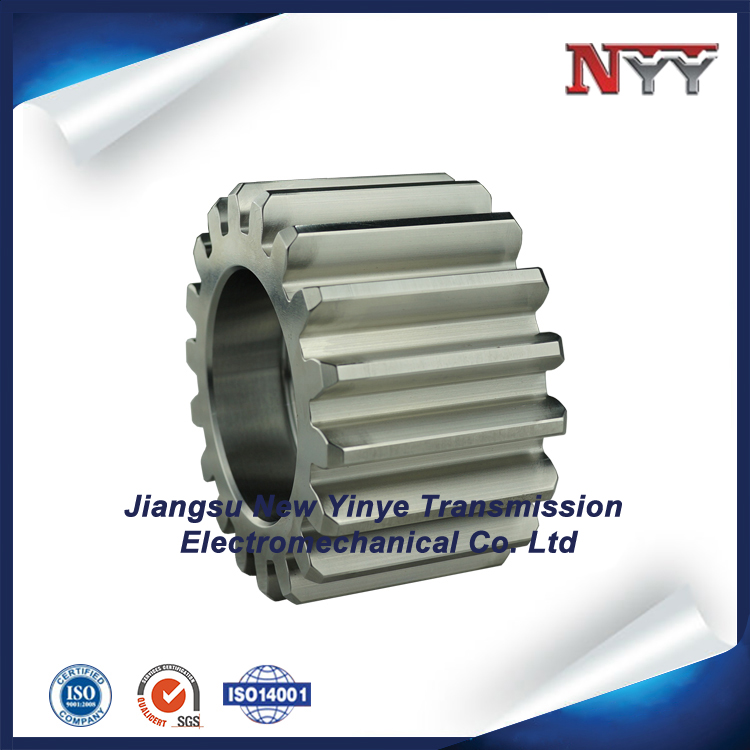

冶金機械直齒輪
冶金機械扇形鑄鋼內齒輪

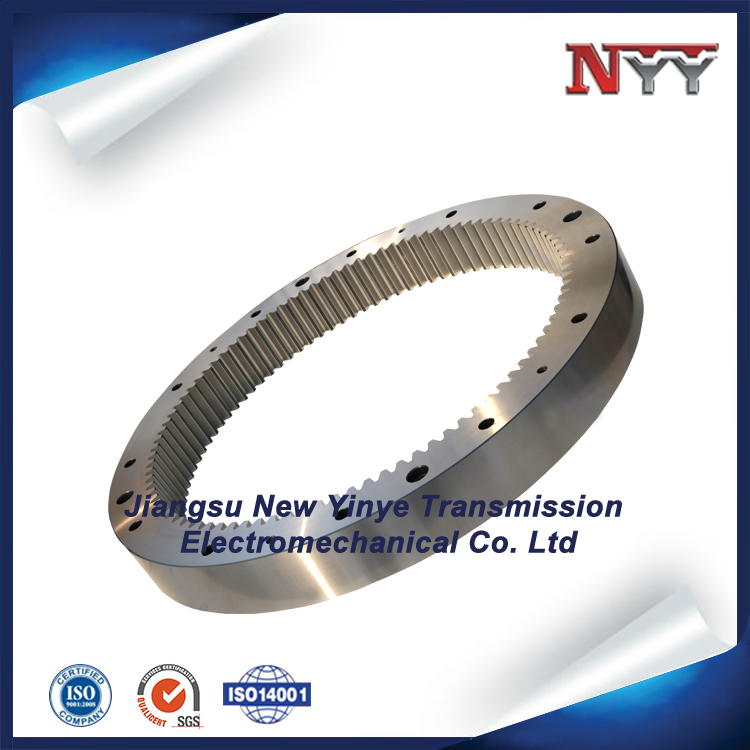

制作內齒磨齒工藝有哪些難點？

內齒磨齒是針對內齒圈的高精度精加工工藝，結合之前提到的新能源汽車、風電等領域?qū)X輪精度的高要求。它的核心難點主要集中在這幾個方面：

‌高精度控制難度大‌

當前行業對齒輪的精度要求已升級為“一齒三截面”，單個輪齒雙側18個空間點位的誤差都要合格，能穩定滿足該要求的磨齒設備極少，薄壁內齒圈很難穩定達到DIN8級精度。

‌工件裝夾易變形‌

內齒輪多為薄壁件，徑向剛度差，定位夾緊不當會直接引發齒圈徑向跳動、齒距誤差，甚至產生明顯的齒向變形，工件安裝偏心還會1:1直接轉化為齒形誤差。

‌刀具損耗與精度保持難‌

內齒磨削所用的砂輪尺寸偏小，加工淬硬后的高硬度內齒圈時，砂輪磨損速度快、精度保持壽命短，加工成本大幅提升，極易引發齒形加工誤差。

‌熱變形與余量控制難‌

滲碳淬火后的內齒圈壁薄、壁厚差大，冷卻不均會產生嚴重的橢圓、錐度變形，磨削余量很難把控：余量不足會導致后續無加工余量直接報廢，余量過大又容易引發齒面磨削燒傷、開裂，還可能磨掉淬硬層，影響齒輪使用壽命。

‌工藝協同復雜度高‌

內齒磨齒需要把控“粗磨-精磨-光整”三段工序的參數匹配，磨削過程中切削力分布不均，目前缺乏成熟的體系化方法來描述工藝參數對切削力的影響，工藝調試門檻很高。
內花鍵齒輪質檢的方法

內花鍵齒輪的質檢可按檢測項目、檢測方法、適用標準分類開展。核心內容如下：

一、核心檢測項目

‌幾何尺寸類‌：大徑、小徑、齒槽寬、漸開線起止圓直徑，以及齒距累計誤差、齒形誤差、齒向誤差、齒圈徑向跳動等形位公差。

‌表面與材料類‌：表面粗糙度、表面缺陷，還有硬度、硬化層深度、金相組織、材料成分等指標。

‌性能類‌：裝配扭矩、疲勞強度、振動噪聲、鹽霧腐蝕抗力等。

二、常用質檢方法

‌量規綜合檢測法‌：依據GB/T3478.1標準，用綜合通端、止端花鍵塞規，快速管控作用齒槽寬的值，適合大批量穩定生產場景。

‌單項參數測量法‌：用兩根量棒測棒間距MRi，奇數齒可搭配3根量棒，也可通過齒輪檢測儀、三坐標測量機，單獨檢測齒距、齒形等單項誤差，適配小批量或工藝分析場景。

‌非接觸式檢測法‌：借助光學計量?jī)x、機器視覺系統，掃描獲取齒廓全數據，還可直接比對CAD模型，同時完成輪廓和粗糙度檢測，精度高且不損傷工件。

三、參考執行標準

國內常用GB/T3478.1-2018，涉外場景可對應ISO4156、DIN5480等規范，不同標準的精度等級、變位規則存在差異，需按需選用。

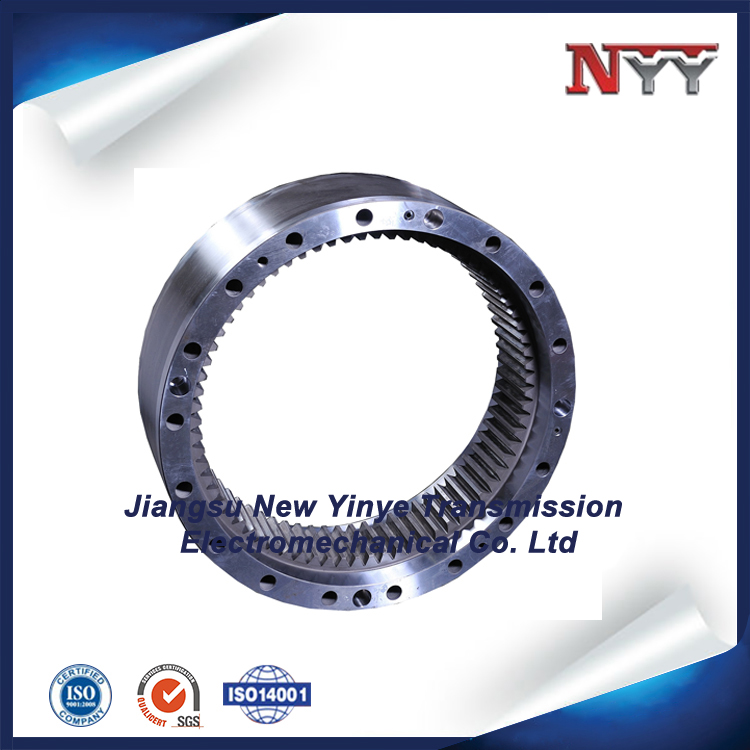

哪些機械設備中會用到內齒磨齒？

內齒磨齒是針對內齒輪圈的高精度精加工工藝，不少核心制造類設備都會用到它。主要集中在這些領域：

‌風電、礦山重型齒輪箱‌

大型內齒磨齒機專門用來加工大功率發電機組、重型齒輪箱里的大尺寸精密內齒輪，保障重載工況下的傳動穩定性。

‌人形機器人關節機構‌

機器人關節的行星齒輪機構里的內齒輪，需要用內齒磨齒工藝加工，以此滿足關節傳動的高精度、低回程間隙要求。

‌新能源汽車傳動系統‌

適配新能源汽車的變速箱、輪轂電機等部件的內齒圈加工，內齒連續展成磨齒工藝效率是傳統工藝的5-8倍，能適配這類產品的批量高精度生產需求。

‌航空航天精密傳動部件‌

用于加工航空裝備里對傳動平穩性、可靠性要求的高精度內齒輪，保障裝備的運行精度。

‌精密刀具制造設備‌

插齒刀、剃齒刀這類高精度齒輪刀具的內齒部分，也需要通過內齒磨齒完成精加工，保障刀具自身的加工精度。

‌其他通用裝備‌

船舶、能源、印刷機械、紡織機械等領域的配套齒輪箱，也會用到內齒磨齒加工的內齒輪，保障裝備長期穩定運行。

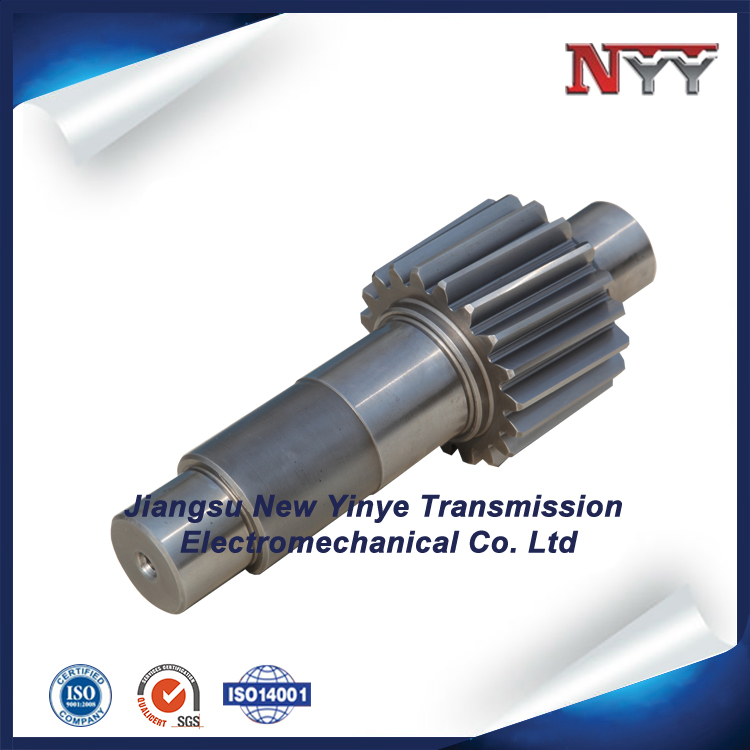

高速齒軸在起重機里的作用

高速齒軸承接電機高速動力，初次減速增扭，為卷筒提供起重所需大扭矩。

傳遞高速動力

連接電機與減速箱輸入端，電機輸出高轉速低扭矩，靠高速齒軸把旋轉動力送入減速器，是動力輸入的核心傳動軸。

初步減速配合

高速齒軸自帶小齒輪，和減速箱內大齒輪嚙合，完成級降轉速、放大扭矩，把電機高速轉換成起重需要的低速大力。

穩定傳動、緩沖載荷

運轉時平穩傳導動力，起吊瞬間的沖擊載荷，減少電機與減速箱之間的震動，保護電機輸出端。

保障起吊調速響應

起重機升降、快慢切換全靠電機轉速變化，高速齒軸直接承接電機轉速，保證調速靈敏，實現重物平穩起升下放。

產品快速導航

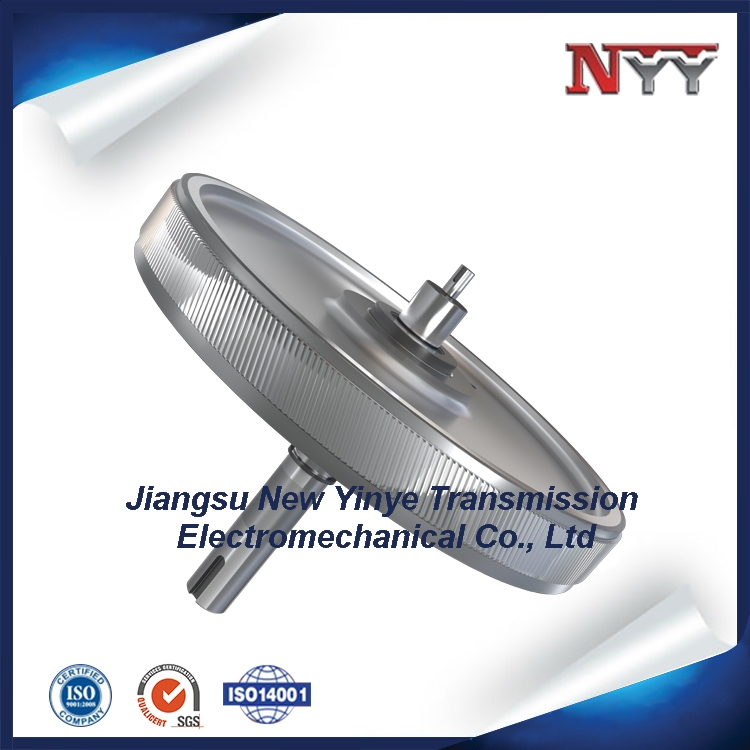

離心機 主齒輪組
離心機 低速齒輪軸
風電設備變槳齒輪軸

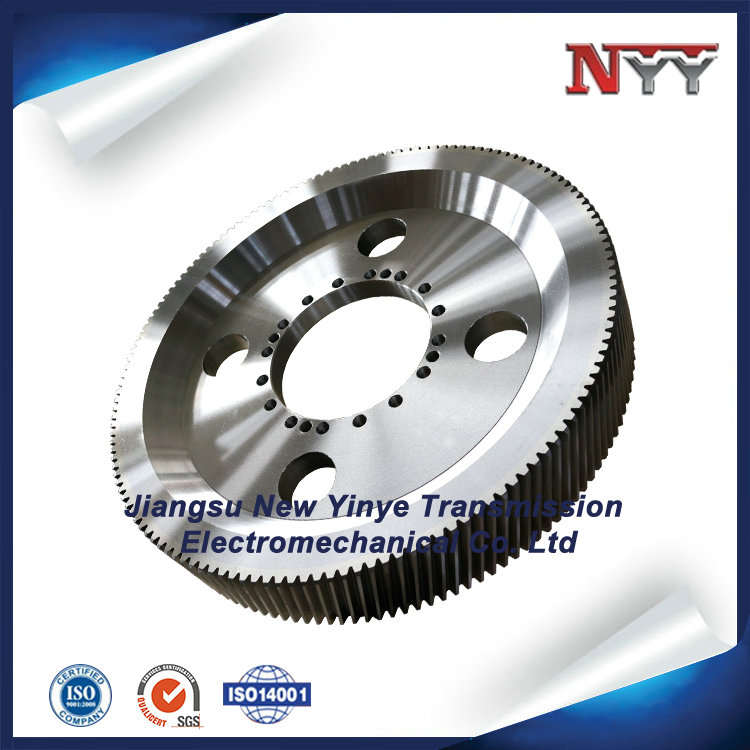

飼料機械硬齒面大模數斜齒輪
飼料機械大模數斜齒輪軸
飼料機械18CrNiMo7-6 ISO標準6級斜齒輪軸
高精度漸開線圓柱齒輪

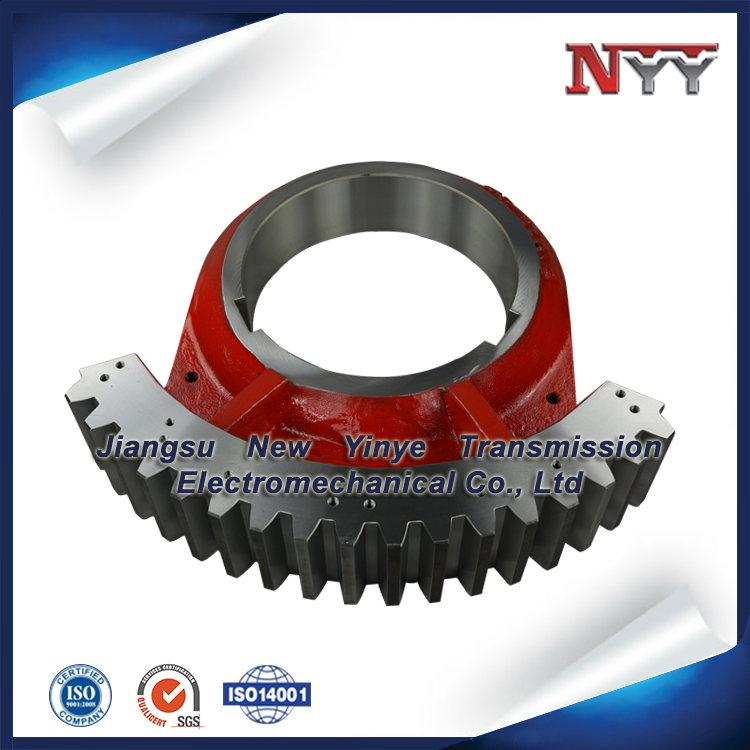

冶金機械軟齒面修形磨齒扇形鑄鋼齒輪
冶金機械直齒輪軸
飼料機械ISO標準6級傳動軸
礦山機械行走驅動輪
冶金機械直齒輪
飲料包裝制造機械A(chǔ)ISI 4340鋼齒輪
礦山機械DIN 6齒軸
花鍵軸,礦山機械花鍵軸
飲料包裝制造機械4140鋼齒輪
冶金機械扇形鑄鋼內齒輪
煉鋼機械齒輪軸
飼料糧食制造機械精密驅動齒輪對

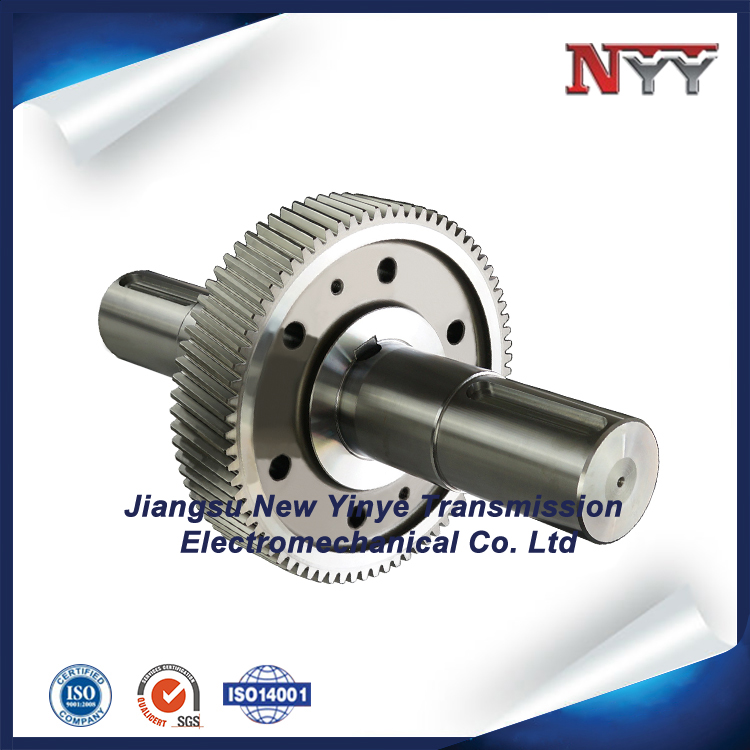

礦山機械17CrNiMo6硬齒面齒輪齒軸總成
